综合管廊监控

需求分析

综合管廊建设是一个系统性工程,着重针对但不限于以下管道入廊:天然气管道、热力管道、给水管道、再生水管道、雨水管道、电力电缆、通信线缆、广播电视等。综合管廊附属设施系统包括消防系统、通风系统、供电系统、照明系统、排水系统、标识系统、监控与报警系统等。将分散、分段的监管资源集中通过综合管廊实施和共享,实现管廊监控一个系统的融合局面,实现管廊监控系统的高度融合,真正实现共享管理、协同治理的格局。


设计思路

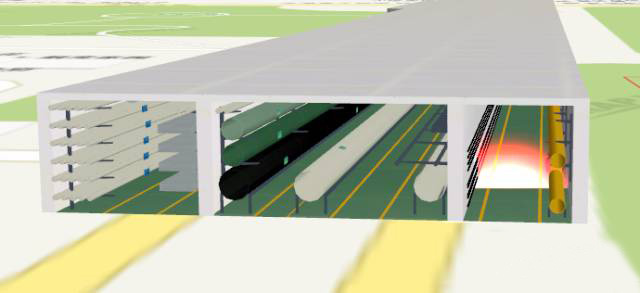

通过三维可视化平台,集成管廊所在区域的地图、影像及地形数据,加载每一个地理区域中的管廊、管线以及各附属设施系统中的设备、仪表的三维模型数据,自定义针对各个系统的观察视角。通过数据接口获取数据, 实时显示附属设施系统中设备的运行状态、运行参数,仪表的监测数据以及报警信息。实现运程控制,对排水设备、通风设备的进行远程的起停操作。


主要功能

● 数据管理

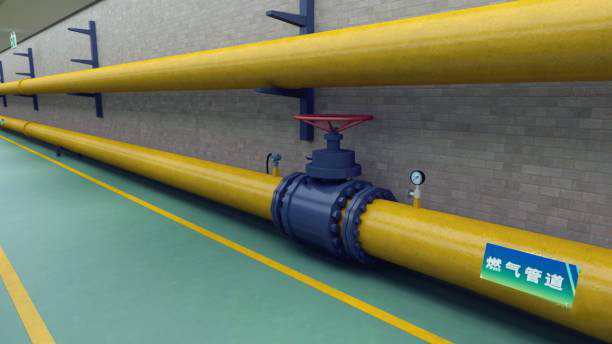

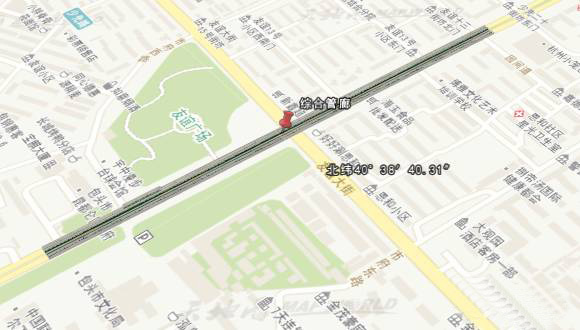

加载和显示地图、影像、地形数据。对管廊主体、管线、设备、仪表等三维模型数据进行显示、编辑和存储。



● 环境与设备监控

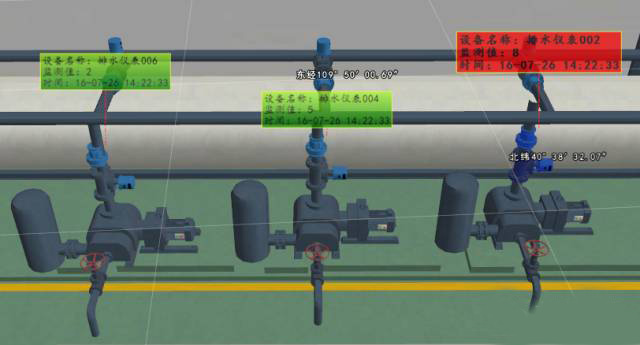

对综合管廊全域内环境和设备运行参数和状态进行全程监控,包含气体监测和温湿度监测,其中气体监测包含有害气体监测(H2S、CO、CH4)、 氧气含量监测以及易燃气体监测。分别对合建舱和燃气舱等舱室进行监测。对管廊内通风设备、排水泵、电气设备等进行状态监测和控制,可实现就地自动和手动以及远程控制。


● 视频监控

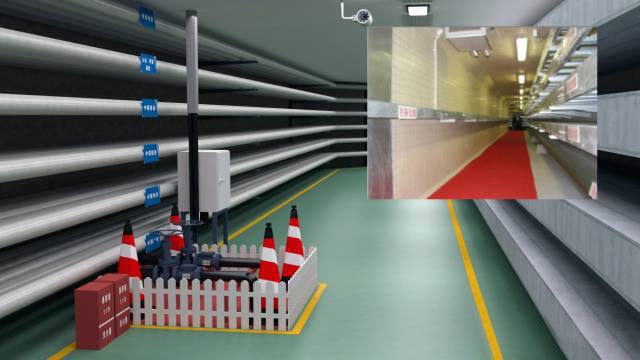

在管廊的出入口、通风口、门禁等关键部位安装摄像头进行视频监控,在三维可视化平台中将摄像头模型与对应的视频监控数据相关联,实时显示当前的监控情况。



● 设备管理

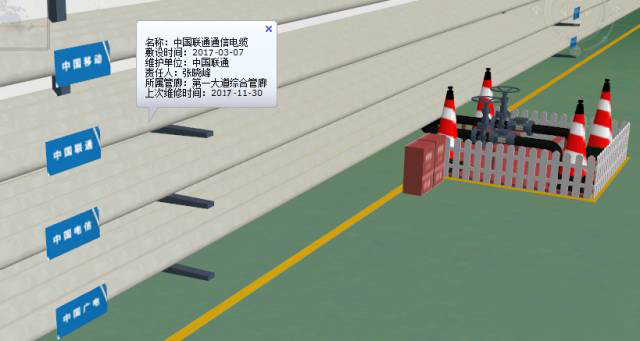

对综合管廊的各舱室中的管段、线缆、设备、仪表等进行统一的管理。标示设备类型,维护和查询各种设备的基础信息,对设备的完好率、故障率进行统计分析,制定并严格执行设备的检修计划。



● 通风监测

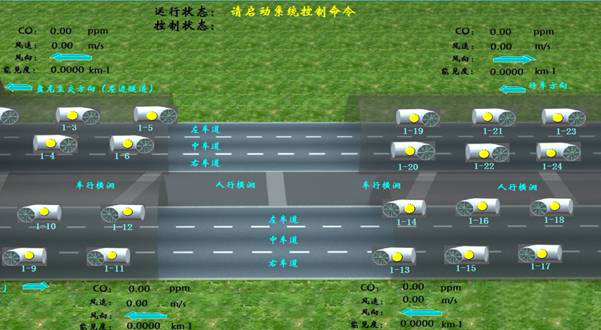

对综合管廊中风机等通风设备的运行情况进行监控,实时监测并且标示出通风风路中气体的流向。



● 火灾监控

火灾报警系统能够接收火灾检测信号或者手动火灾报警按钮的报警信号,在综合管廊内部及监控中心进行声光报警。支持通过操作按钮启停相关报警设备和消防设备,通过监控平台进行消防联动,如启动风机进行排烟,启动气体灭火装置等
